3-Backen Handspannfutter mit Backenschnellwechsel
Universell einsetzbares Handspannfutter mit Backenschnellwechselsystem für Backenwechsel in 60 Sekunden
Vorteile – Ihr Nutzen
- Komfortables Backenschnellwechselsystem
Minimierung der Rüstzeiten und Rüstkosten - Große Futterbohrung
Bearbeitung aller gängigen Rohr-Durchmesser - Hoher Wirkungsgrad des Keilstangensystems
Prozesssicheres Spannen durch hohe Spannkräfte - Hohe Backenwechselwiederholgenauigkeit
Nur einmaliges Ausdrehen der Aufsatzbacken notwendig - Visuelle Sicherheitseinrichtungen
Maximale Bediensicherheit - Optimiertes Schmiersystem
Garantiert dauerhaft hohe Spannkräfte - Modulares Schutzbüchsensystem
Durch auswechselbare Schutzbüchsen optimale Anpassung an neue Spannaufgaben - Sehr gutes Spannkraft-Drehzahlverhalten
Perfekte Ausnutzung der Maschinenleistung - Schräg verzahnte Grundbacken SFG
Kompatibel zu ROTA-S plus und zu System „F“ (Forkardt) - Ergonomischer, leichter Sicherheitsspannschlüssel
Sorgt für einfachste Bedienung - Allseitig gehärtete und geschliffene Funktionsteile
Hohe Rundlauf- und Backenwechselwiederholgenauigkeit
Optionen und spezielle Informationen
- Backenschnellwechselfutter mit schräg verzahnter Backenschnittstelle
Das Handspannfutter ROTA-S plus 2.0 ist ein hocheffizientes Drehfutter für unterschiedlichste Spannaufgaben. Dieses ist als 2- sowie auch als 3-Backenfutter erhältlich. Der hohe Wirkungsgrad des Keilstangensystems und das optimierte Schmiersystem gewährleisten ein prozesssicheres Spannen und dauerhaft hohe Spannkräfte. Das sehr gute Spannkraft-Drehzahlverhältnis erlaubt die perfekte Ausnutzung der Maschinenleistung und steigert die Effizienz Ihrer Fertigung. - Mit dem Backenschnellwechselsystem des Handspannfutters ROTA-S plus 2.0 werden die Rüstkosten stark gesenkt, da der Umrüstvorgang in weniger als 60 Sekunden abgeschlossen ist. Durch das Schnellwechselsystem entfällt zudem das erneute Ausdrehen der Backen.

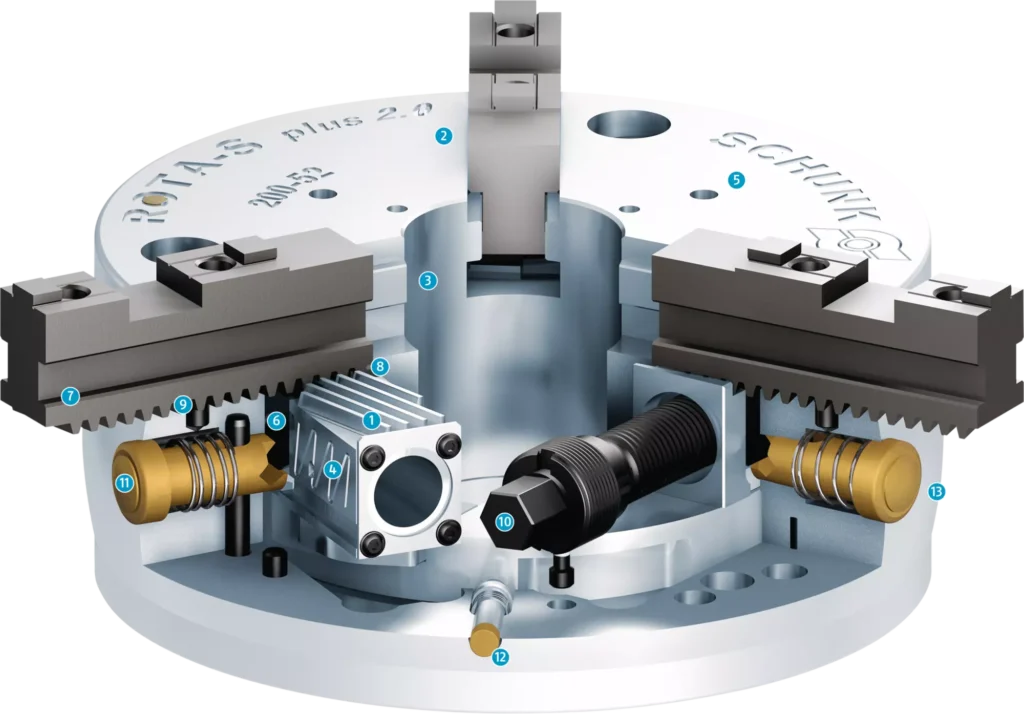

Funktion ROTA-S plus 2.0
Die tangential im Futter verschiebbaren Keilstangen werden über Drehen der Gewindespindel angetrieben. Die Keilstangen übertragen die Kraft auf die Grundbacken und erzeugen eine zur Drehachse synchrone, radiale Backenbewegung.
- Keilstangenantrieb
Bietet hohe Rundlaufgenauigkeiten auch bei hohen Drehzahlen - Gehärteter und extrem steifer Grundkörper
Dadurch längere Lebensdauer bei höchster Präzision. Auch bei höchster Spannkraft - Große Durchgangsbohrung
Für die Bearbeitung aller gängigen Stangenmaterialdurchmesser (optional: Vergrößerung der Durchgangsbohrung) - Optimiertes Schmiersystem
Für hohen Wirkungsgrad - Befestigungsgewinde
Für Werkstückanschläge bzw. Anlagesterne - Backenschnellwechselsystem
Mit Einzelentriegelung der Backen, dadurch kürzeste Umrüstzeiten - Grundbacken mit schräger Verzahnung (SFG)
Kompatibel zu ROTA-S plus und zu System „F“ (Forkardt) - Verriegelungsmechanismus
Garantiert den sicheren Eingriff der Grundbackenverzahnung mit der Keilstangenverzahnung - Raststift
Zur Vorpositionierung der Grundbacken - Betätigung über Sechskant-Anschluss
Dadurch einfache Bedienung - Druckknopf für Backenwechsel
Für kürzeste Rüstzeiten - Anzeigestift
Für die visuelle Hubüberwachung des Handspannfutters - Spezielle Formgebung mit „Spritzkante für Kühlschmierstoff“
Dadurch weniger Kühlschmierstoff in der Spindellagerung bzw. in der Maschinenspindel
