3-Backen Kraftspannfutter mit Backenschnellwechsel für Standardhubzylinder
Universelles 3-Backen Kraftspannfutter mit Backenschnellwechselsystem bei maximaler Bedienersicherheit
Vorteile – Ihr Nutzen
- Komfortables Backenschnellwechselsystem
Minimierung der Rüstzeiten und Rüstkosten - Große Futterbohrung
Bearbeitung aller gängigen Rohr-Durchmesser - Hoher Wirkungsgrad des Keilstangensystems
Prozesssicheres Spannen durch hohe Spannkräfte - Hohe Backenwechselwiederholgenauigkeit
Nur einmaliges Ausdrehen der Aufsatzbacken notwendig - Optimiertes Schmiersystem
Garantiert dauerhaft hohe Spannkräfte - Modulares Schutzbüchsensystem
Durch auswechselbare Schutzbüchsen optimale Anpassung an neue Spannaufgaben - Gerade verzahnte Grundbacken GBK
Kompatibel zu ROTA-G und System „R“ (Reishauer) - Zwei Befestigungslochkreise
Zur schnellen und direkten Befestigung auf alle gängigen Spindelköpfe - Allseitig gehärtete und geschliffene Funktionsteile
Gewährleisten eine lange Lebensdauer
Optionen und spezielle Informationen
- Backenschnellwechselfutter für Standardhub-Zylinder
Das Keilstangen-Kraftspannfutter ROTA THW plus zeichnet sich durch höchste Flexibilität aus. Hierfür sorgen das integrierte Backenschnellwechselsystem sowie die modular auswechselbaren Schutzbüchsen. Durch das Backenschnellwechselsystem entfällt das erneute Ausdrehen der Spannbacken. - Neben höchster Präzision wurde bei der Entwicklung von ROTA THW plus auf die Bediensicherheit beim Backenwechsel geachtet. Nur wenn die Grundbacke ordnungsgemäß in die Keilstange eingerastet ist, lässt sich der Backen-Ausklinkschlüssel vom Futter abziehen.

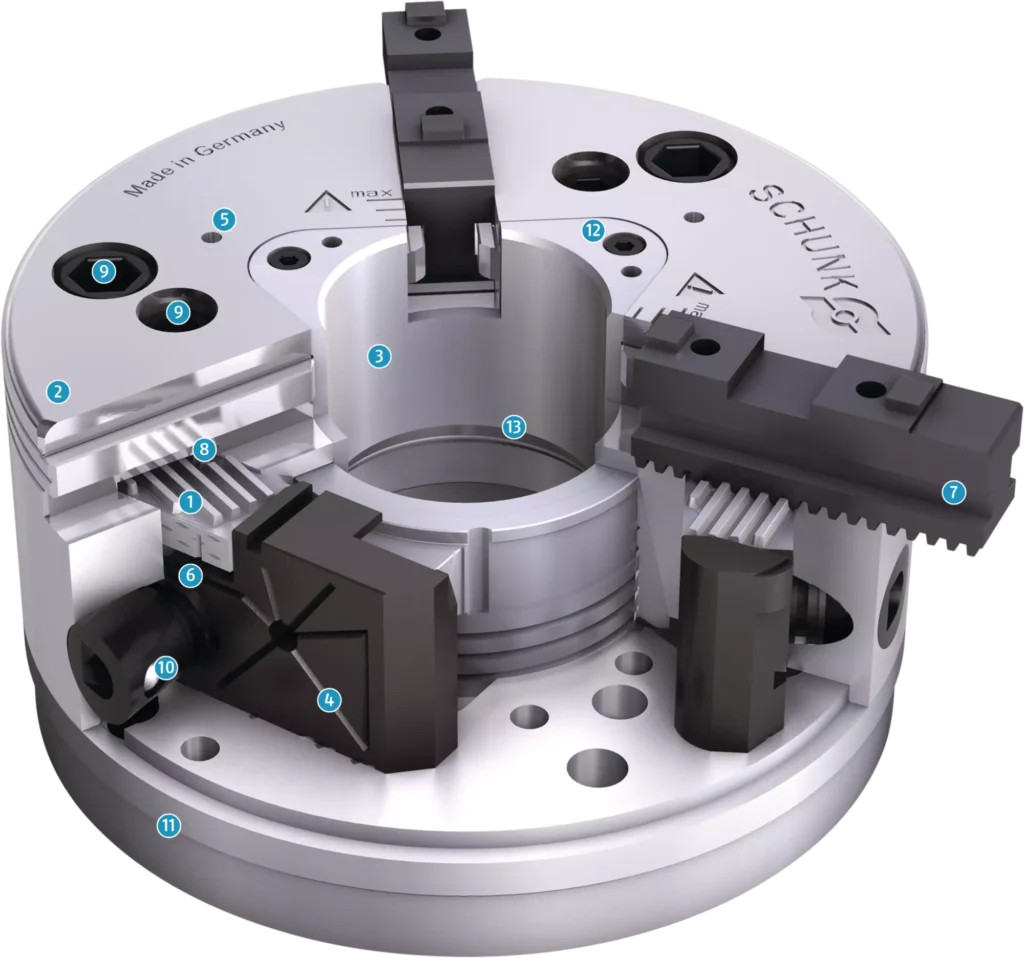

Funktion ROTA THW plus
Die tangential im Futter verschiebbaren Keilstangen werden über schräge Wirkflächen eines axial geführten Kolbens angetrieben. Die Keilstangen übertragen die Kraft auf die Grundbacken und erzeugen eine zur Drehachse synchrone, radiale Backenbewegung. Der Backenwechsel erfolgt über Zurückziehen der Keilstangenverzahnung.
- Keilstangenantrieb
Bietet hohe Rundlaufgenauigkeiten auch bei hohen Drehzahlen - Gehärteter und extrem steifer Grundkörper
Dadurch längere Lebensdauer bei höchster Präzision. Auch bei höchster Spannkraft - Große Durchgangsbohrung
Für die Bearbeitung aller gängigen Rohmaterialdurchmesser - Optimiertes Schmiersystem
Für hohen Wirkungsgrad - Befestigungsgewinde
Für Werkstückanschläge bzw. Anlagesterne - Backenschnellwechselsystem
Mit Einzelentriegelung der Backen, dadurch kürzeste Umrüstzeiten - Grundbacken mit gerader Verzahnung (GBK)
Kompatibel zu ROTA THW und ROTA-G - Verriegelungsmechanismus
Ermöglicht eine sichere Grundbackenstellung und garantiert somit den zuverlässigen Eingriff der Grundbackenverzahnung mit der Keilstangenverzahnung - Zwei Befestigungslochkreise
Zur schnellen und direkten Befestigung auf alle gängigen Spindelköpfe - Zuverlässige Backenverriegelung
Der Ausklinkschlüssel lässt sich nur abziehen, wenn die Keilstange ordnungsgemäß in die Grundbacke eingerastet ist - Unterschiedliche Direktaufnahmen
Ohne zusätzlichen Flansch - Modulares Schutzbüchsensystem
Dadurch optimale Anpassung an neue Spannaufgaben - Zusätzliche Dichtungen
Zur Abdichtung gegen Kühlschmierstoff und Späne
