Gewichtoptimiertes 3-Backen Handspannfutter
Gewichtsoptimiertes 3-Backen Handspannfutter mit Backenschnellverstellung und extrem großem Spannbereich.
Vorteile – Ihr Nutzen
- Komfortables Backenschnellwechselsystem
Minimierung der Rüstzeiten und Rüstkosten - Hoher Wirkungsgrad des Keilstangensystems
Prozesssicheres Spannen durch hohe Spannkräfte - Hohe Backenwechselwiederholgenauigkeit
Nur einmaliges Ausdrehen der Aufsatzbacken notwendig - Geringes Futtergewicht
Höhere Werkstückzuladung möglich - Speziell abgedichtet für den vertikalen Aufbau
Optimaler Schutz gegen Kühlschmierstoff und Späne - Höchste Flexibilität durch verlängerte Führungsbahnen
Für extrem großen Spannbereich - Visuelle Sicherheitseinrichtungen
Maximale Bediensicherheit - Optimiertes Schmiersystem
Für dauerhaft hohe Spannkräfte - Schräg verzahnte Grundbacken SFG
Kompatibel zu ROTA-S plus und zu System „F“ (Forkardt) - Allseitig gehärtete und geschliffene Funktionsteile
Hohe Rundlauf- und Backenwechselwiederholgenauigkeit
Optionen und spezielle Informationen
- Extrem gewichterleichterte Handspannfutter für Fräs-Drehzentren
ROTA-S flex ist ein flexibles Leichtbaufutter, das speziell für moderne Fräs-Drehmaschinen entwickelt wurde. ROTA-S flex kombiniert ein geringes Gewicht mit gleichzeitig bester Zugänglichkeit zum Werkstück. Durch den konsequenten Leichtbau kommt die Maschinendynamik voll zur Geltung und es bleibt ausreichend Kapazität für schwere Werkstücke, ohne die Maschine permanent an der Belastungsgrenze zu bewegen. - Mit wenigen Handgriffen kann durch die integrierte Backenverstellung das ROTA-S flex an neue Spannaufgaben angepasst werden. Egal ob kleine oder große Werkstücke, das ROTA-S flex spannt schnell und zuverlässig.

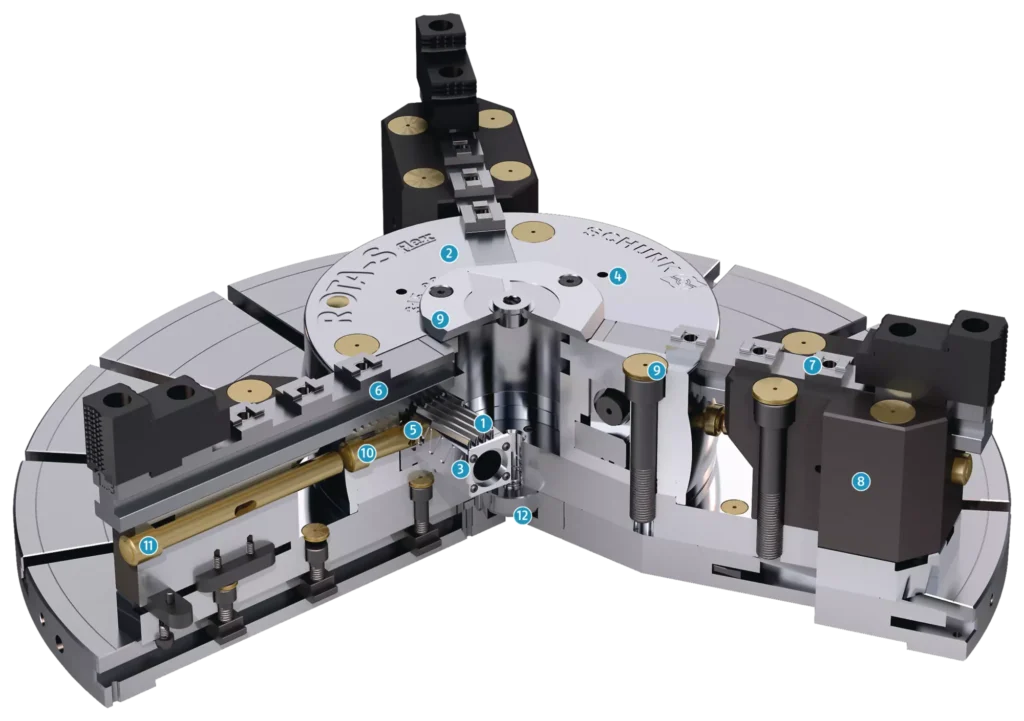

Funktion ROTA-S flex
Die tangential im Futter verschiebbaren Keilstangen werden über Drehen der Gewindespindel angetrieben. Die Keilstangen übertragen die Kraft auf die Grundbacken und erzeugen eine zur Drehachse synchrone, radiale Backenbewegung.
- Keilstangenantrieb
Bietet hohe Rundlaufgenauigkeiten auch bei hohen Drehzahlen - Gehärteter und extrem steifer Grundkörper
Dadurch längere Lebensdauer bei höchster Präzision. Auch bei höchster Spannkraft - Optimiertes Schmiersystem
Für hohen Wirkungsgrad - Befestigungsgewinde
Für Werkstückanschläge bzw. Anlagesterne - Backenschnellwechselsystem
Mit Einzelentriegelung der Backen, dadurch kürzeste Umrüstzeiten - Grundbacken mit schräger Verzahnung (SFG)
Kompatibel zu ROTA-S plus und zu System „F“ (Forkardt) - Standard-Backenschnittstelle
Zur Verwendung von Standard-Spannbacken von SCHUNK - Wechselbare Führungsbahnverlängerung
Zur Vergrößerung des Spannbereichs - Schmutzunempfindliches Design
Durch gezielte Abdichtung - Druckknopf für Backenwechsel
Für kürzeste Rüstzeiten - Druckknopfverlängerung
Für den Backenschnellwechsel bei Verwendung der Führungsbahnverlängerun - Zentrierbolzen
Zur exakten Positionierung auf dem Maschinentisch
